走心机是什么?详谈走心机动力头如何铣圆弧、送料机的安装方法

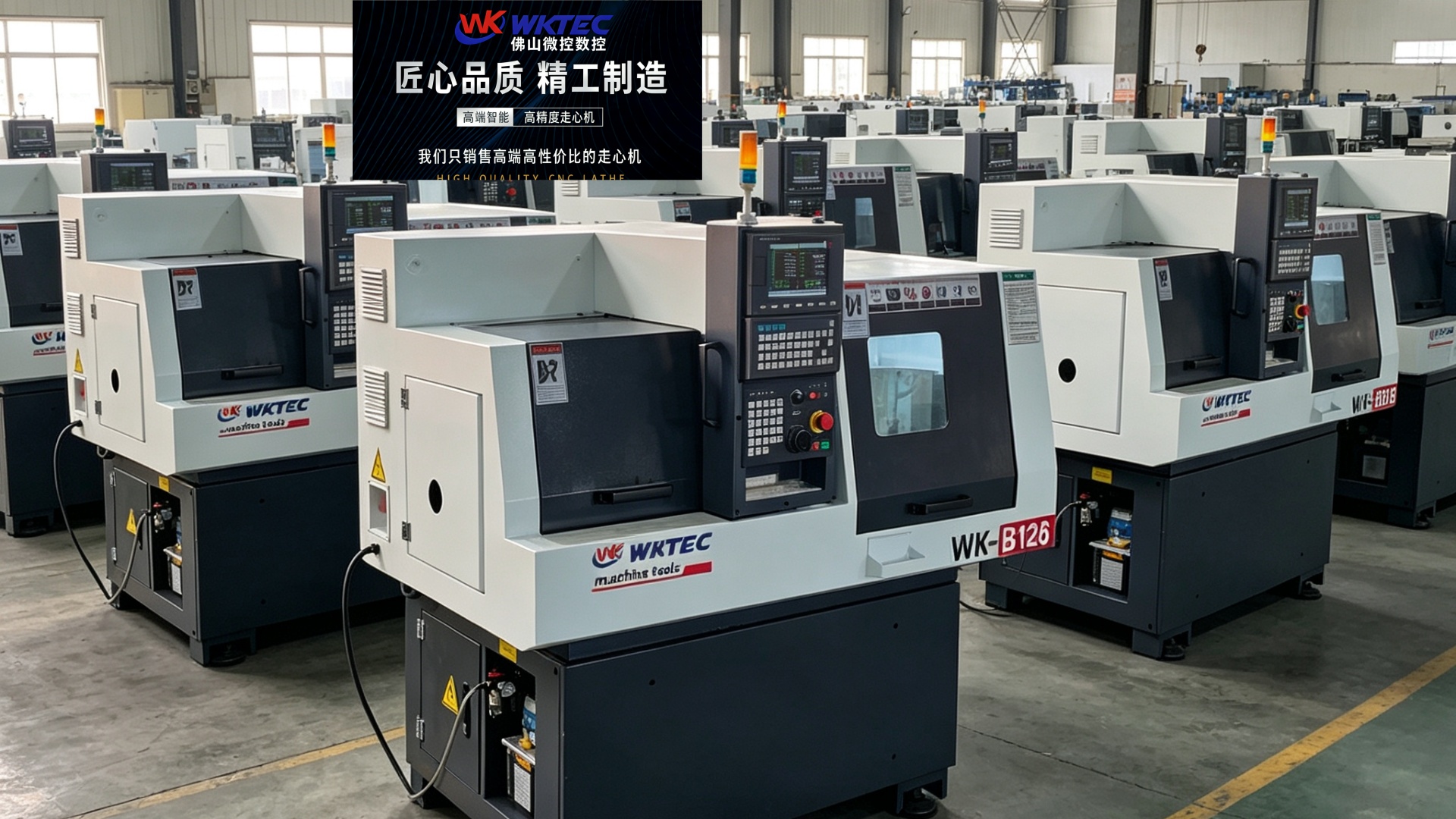

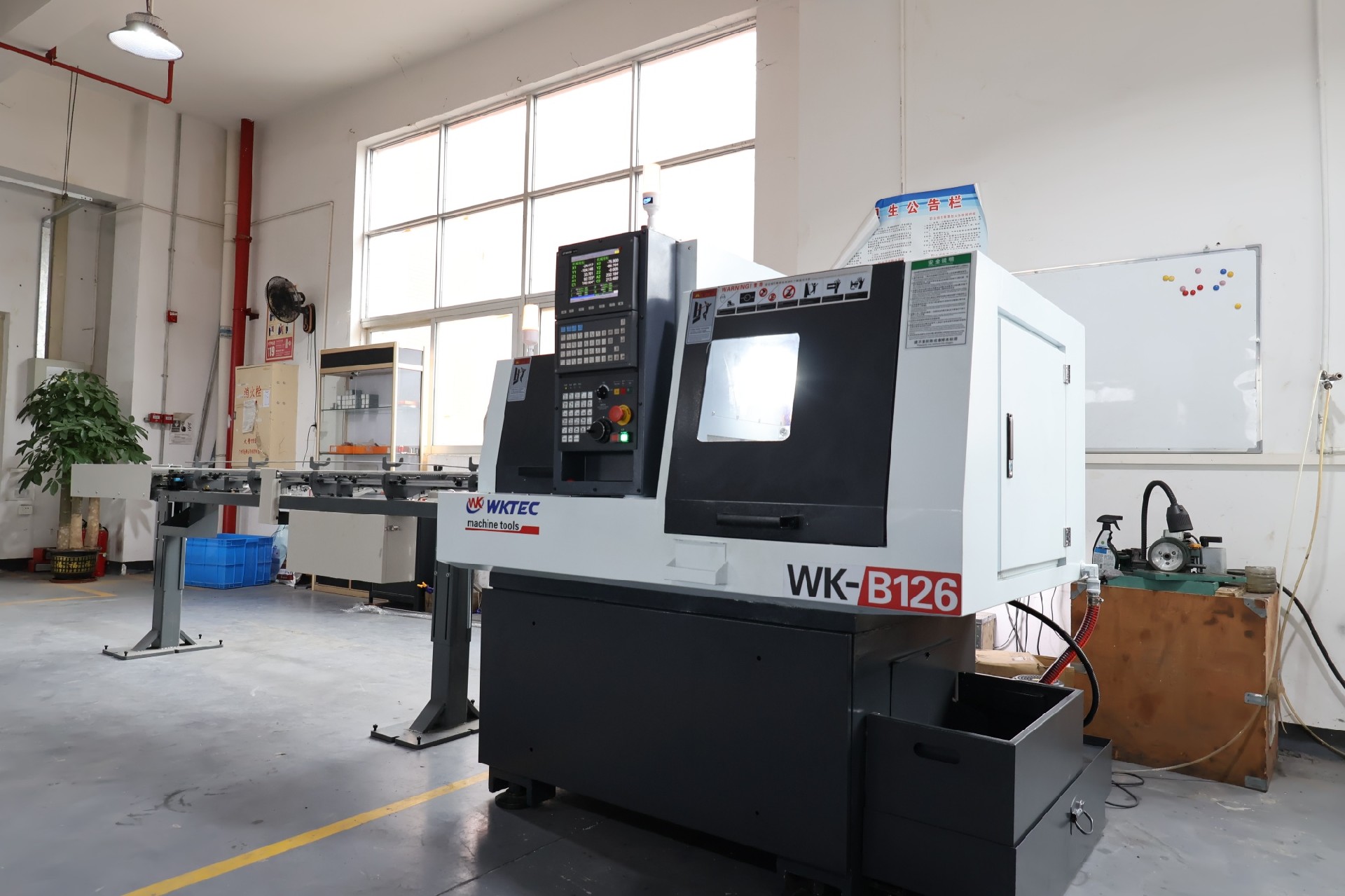

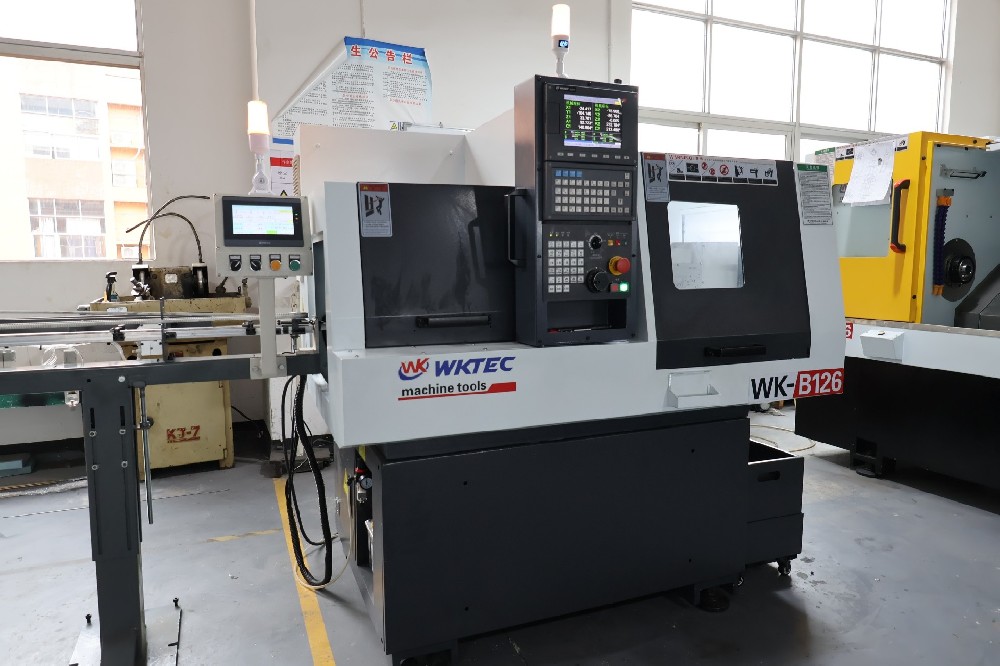

     走心机(Swiss-type Lathe)又叫纵切车床，属于精密加工设备，全称为走心式数控车床，也可称为主轴箱移动型数控自动车床、经济型车铣复合机床。走心机可同时一次完成车、铣、钻、镗、攻、雕刻等复合加工，主要用于精密五金、轴类异型非标件的批量加工。

　　详谈走心机动力头铣圆弧的方法。

　　1. 硬件配置建议

　　为了获得高质量的圆弧表面，尤其是小径或精密圆弧，#走心机#动力头的性能至关重要：

　　高频铣动力头：

　　推荐选用转速可达 60,000-80,000 rpm 的高频电主轴。高转速有助于提高小直径铣刀的线速度，减少切削力，从而提升圆弧表面的光洁度 。

　　高精度要求下，跳动精度应控制在 1μm 以内，以避免圆弧轮廓失真 。

　　角度动力头：

　　若圆弧位于斜面或需要特定角度加工，可使用带有位移检测单元的角度动力头，实现一次装夹完成多角度加工，避免二次装夹带来的定位误差 。

　　2. 编程与坐标转换关键

　　走心机侧铣动力头的加工通常基于直径编程，且轴向定义与标准立式加工中心不同，需特别注意以下转换逻辑：

　　平面选择与G代码置换：

　　走心机侧铣通常在 ZX平面 或 XY平面(取决于动力头安装位置及工件旋转状态)进行圆弧插补。

　　若使用CAM软件(如Mastercam)编程，需注意软件默认多为XY平面(G17)。对于侧铣头，常需将编程平面转换为机床实际对应的平面(如G19或G18)，并在后处理中进行相应映射 。

　　直径编程修正：

　　走心机的X轴通常为直径值。在生成圆弧程序时，I、J、K矢量值及半径R值需根据机床要求进行调整。例如，某些系统要求X/Y方向的坐标增量乘以2以匹配直径编程模式，而Z轴保持半径编程 。

　　圆弧插补指令：

　　使用标准的 G02/G03 指令进行顺时针/逆时针圆弧插补。

　　确保刀具中心点(TCP)轨迹准确，特别是当动力头存在径向跳动或安装偏心时，需在程序中补偿刀具半径。

　　3. 加工工艺要点

　　刀具选择：

　　选用短刃、高刚性的小直径立铣刀，以减少悬伸长度引起的振动。

　　对于硬质材料，建议使用涂层硬质合金刀具。

　　切削参数：

　　采用高转速、小切深、快进给的策略。

　　圆弧加工时，注意进给率的平滑过渡，避免在圆弧起点和终点出现接刀痕。

　　冷却与排屑：

　　确保冷却液充分覆盖切削区，特别是在深槽或封闭圆弧加工中，防止切屑堆积导致刀具折断或表面划伤。

　　4. 常见故障排查

　　圆弧不圆/椭圆：检查动力头轴承是否磨损，或X/Z轴伺服增益是否匹配。

　　表面粗糙：降低每齿进给量，提高主轴转速，或检查刀具锋利度。

　　尺寸偏差：确认后处理中的直径/半径转换系数是否正确，以及刀具半径补偿值是否输入准确。

　　通过合理配置高频动力头并正确设置CAM后处理中的坐标变换逻辑，可高效实现走心机上的精密圆弧铣削加工。

　　下面我们说下走心机的自动送料机安装方法?

　　1. 安装前准备 检查设备：确认送料机型号与数控车床匹配，无运输损坏。 工具准备：准备好安装所需的螺丝、扳手、水平仪等工具。 断电操作：确保数控车床和送料机处于断电状态。

　　2. 基础安装 定位固定： 将送料机底座与车床进料端对齐，通过螺栓初步固定。 使用水平仪调整送料机水平度，确保与车床导轨平行。 连接机械部件： 安装送料导轨或滚轮，确保与车床主轴中心线对齐。 检查送料机构的行程范围是否满足加工需求。

　　3. 电气与控制系统连接 信号线连接： 将送料机的控制信号线与数控车床的I/O接口连接(需参考设备说明书)。 确保接线牢固，避免干扰。 动力源接入： 气动送料机需连接气源，电动送料机需接通电源(注意电压匹配)。

　　4. 调试与校准 空载测试： 手动模式下测试送料动作，观察是否顺畅无卡顿。 检查送料长度、速度是否符合预设参数。 负载测试： 夹持材料进行实际送料测试，验证定位精度和重复性。

　　5. 安全与维护 防护装置：安装防护罩或光栅，避免操作时夹伤。 润滑保养：定期对导轨、滚轮等运动部件加注润滑油。

　　如果有具体型号或特殊需求(如高精度送料、异形材料处理)，可以进一步探讨优化方案!
