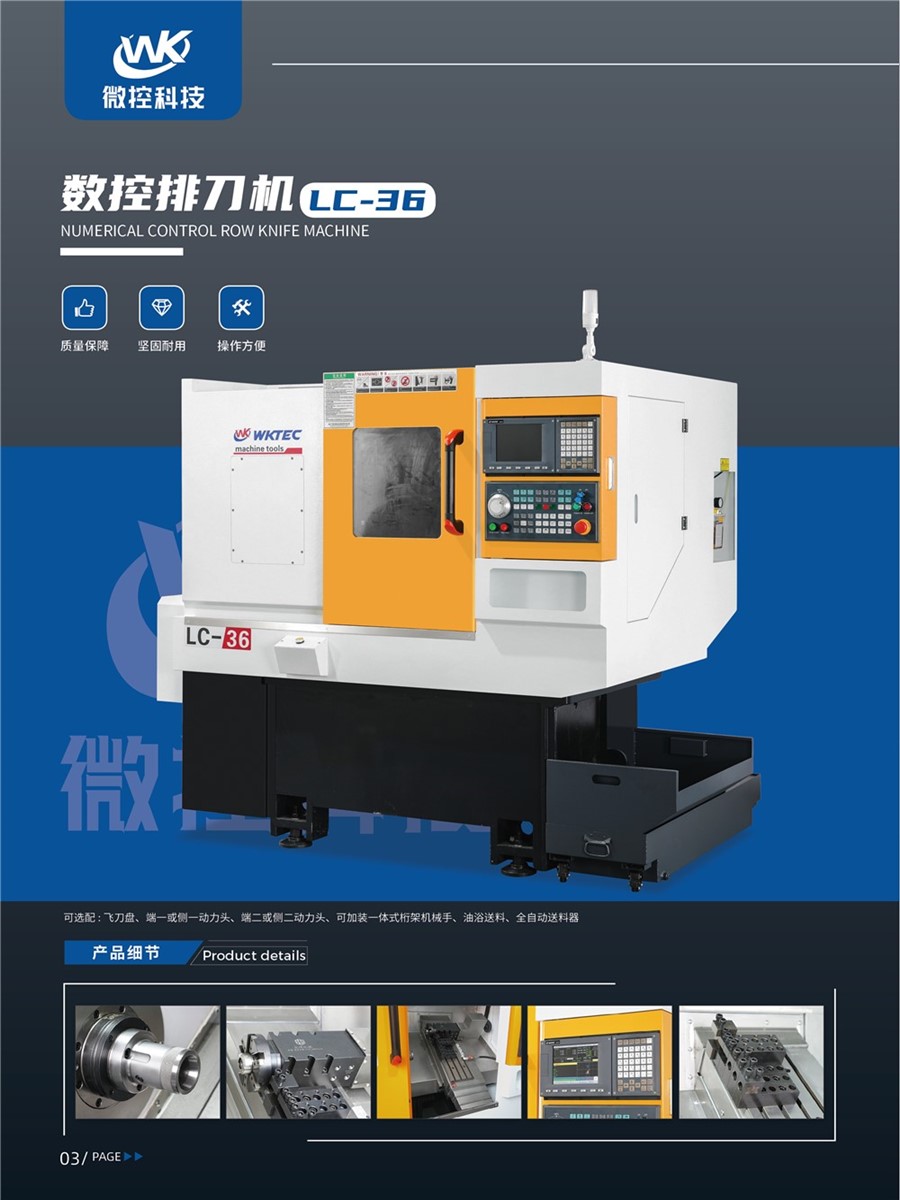

LC-36数控排刀机
数控排刀机
LC-36高速排刀数控车床是适用于 35mm 以内的铜、铁、铝、不锈钢棒料批量化生产，和 50mm 以内开料方式锻打件粒料自动送料批量生产，也可装液压卡盘实现 250mm 以内零件单件生产。采用高刚性整体铸件全防护底座，组织致密，强度好，硬度恰当，磨擦系数低。
-
LC-36高速排刀数控车床是适用于 35mm 以内的铜、铁、铝、不锈钢棒料批量化生产，和 50mm 以内开料方式锻打件粒料自动送料批量生产，也可装液压卡盘实现 250mm 以内零件单件生产。采用高刚性整体铸件全防护底座，组织致密，强度好，硬度恰当，磨擦系数低。主轴采用前三后二共 5 颗 P4 级精密轴承，迷宫式防水设计和散热片式主轴箱设计，达到最佳的防水防尘效果。
LC-36数控排刀机的产品特点：
1.一体铸造成型床身，拥有较大的防震阻尼和较小的变形量。
2.35°斜床身设计方便操作人员上下工件，同时也能保证顺畅的排屑。

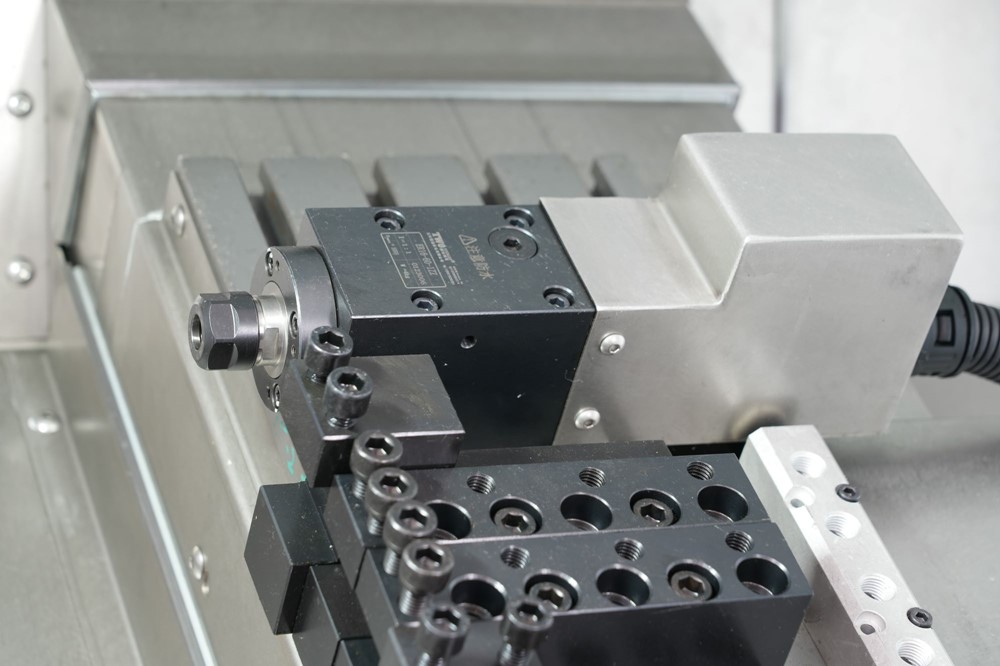

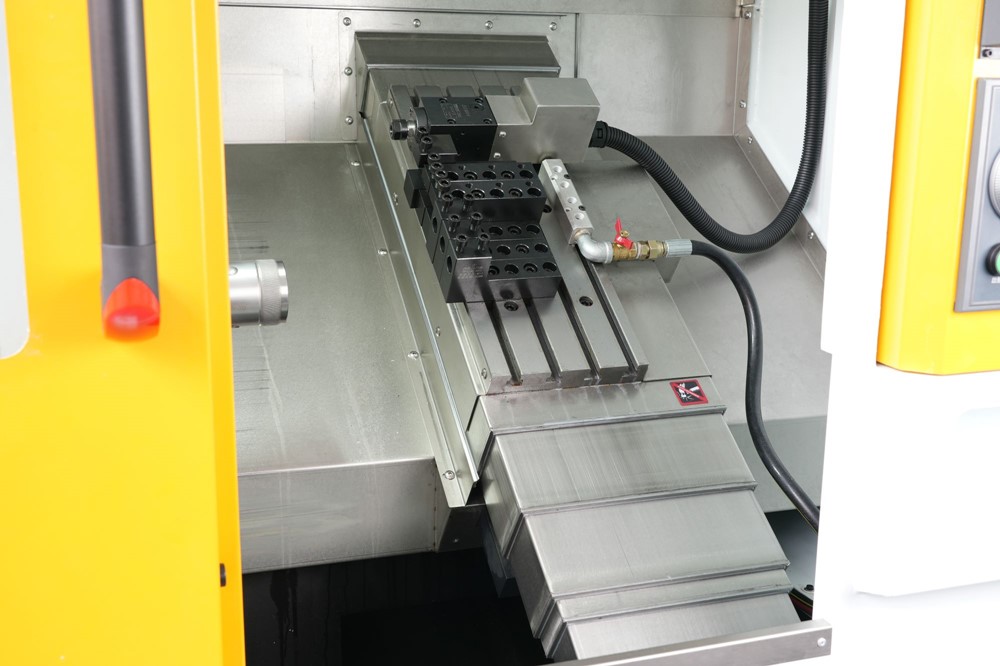

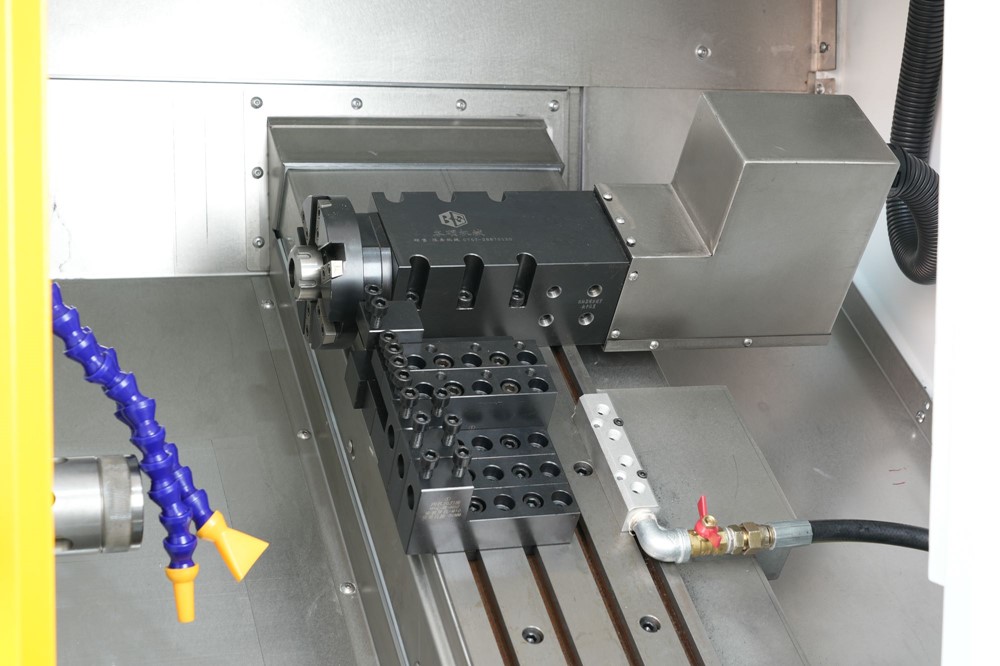

3.T型排刀板减少换刀时间、多样的刀具排列组合，提高生产效率。
4.全方式内防护，有校区隔加工区域，防油、防水、防尘效果更佳。
-
LC-36高速排刀数控车床
产品说明

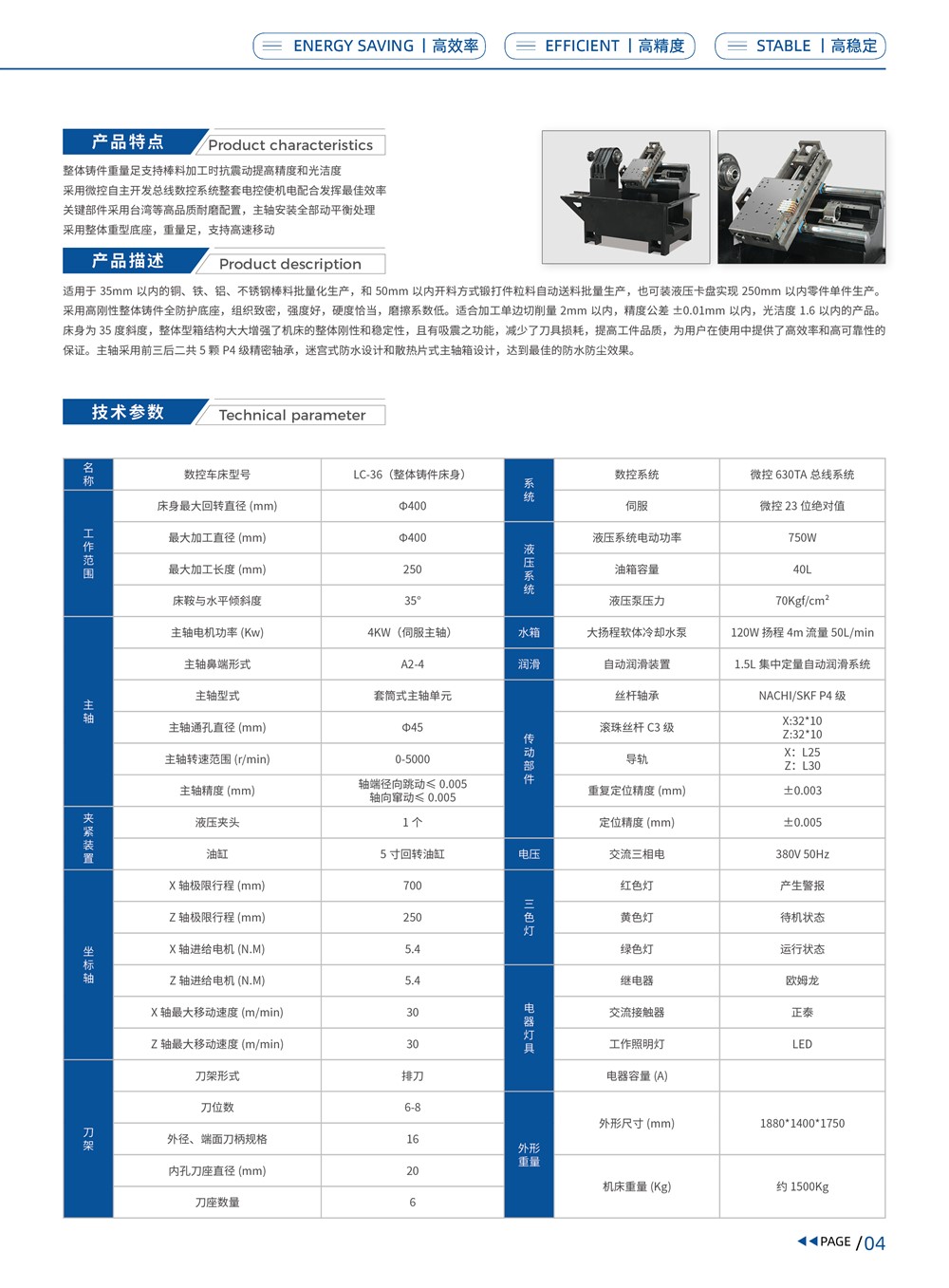

主要参数：
名
称
数控车床型号
LC-36（整体铸件）
系
统
数控系统
微控630TA总线系统
工
作
范
围
床身最大回转直径(mm)
Φ400
伺服
微控23位绝对值
最大加工直径(mm)
Φ200
液
压
系
统

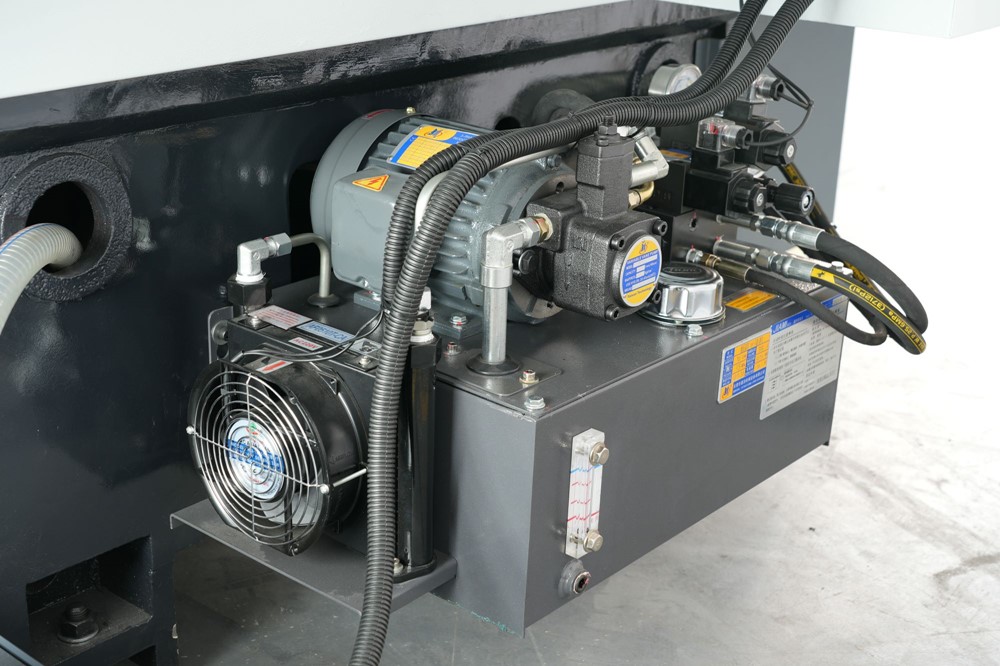

液压系统电动功率
750W
最大加工长度(mm)
100
油箱容量
40L
床鞍与水平倾斜度
35°
液压泵压力
70Kgf/cm2
主
轴
主轴电机功率(Kw)
3.7Kw（伺服主轴）
水箱
大扬程软体冷却水泵
120W 扬程4m 流量50L/min
主轴鼻端形式
A2-4
润滑

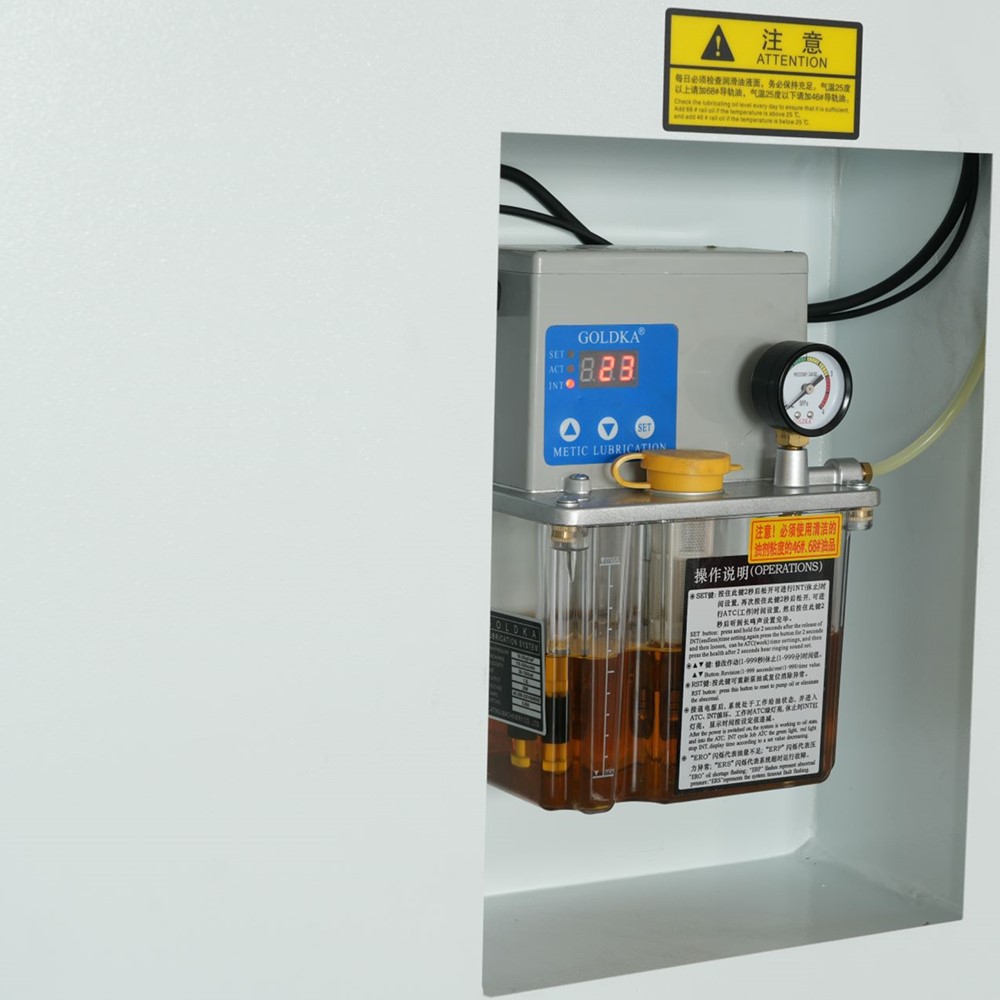

自动润滑装置
1.5L集中定量自动润滑系统

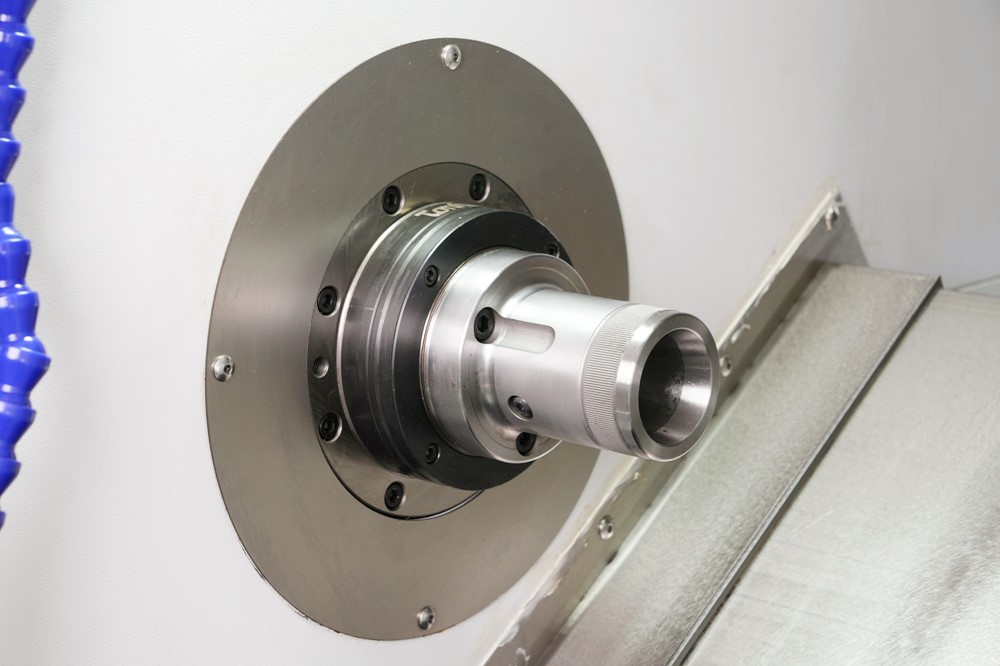

主轴型式
套筒式主轴单元(通福)
传
动
部
件
主轴轴承
P4级
主轴通孔直径(mm)
Φ45
滚珠丝杆C3级
X:32*10(台湾SHAC)
Z:32*10(台湾SHAC)
主轴转速范围(r/min)
0-4000
导轨P级
X：25（凯特）
Z：30（凯特）
主轴精度(mm)
轴端径向跳动≤0.005
轴向窜动≤0.005
重复定位精度(mm)
±0.003
夹紧装置
液压夹头
1个
定位精度(mm)
±0.005
油缸
回转油缸
丝杆轴承
SKF/THT轴承
坐
标
轴
X轴极限行程(mm)
700
电压
交流三相电
380V 50Hz
Z轴极限行程(mm)
250
三
色
灯
红色灯
产生警报
X轴进给电机(N.M)
4
黄色灯
待机状态
Z轴进给电机(N.M)
4
绿色灯
运行状态
X轴最大移动速度(m/min)
25
电
器
灯
具
继电器
意大利芬德
Z轴最大移动速度(m/min)
25
交流接触器
正泰
刀
架
刀架形式
排刀
工作照明灯
LED
刀位数
--
电器容量(A)
外径、端面刀柄规格
16
外形
重量
外形尺寸(mm)
1880*1400*1550
内孔刀座直径(mm)
20
机床重量(Kg)
约1500Kg
刀座数量
6
可选配 : 飞刀盘、端一或侧一动力头、端二或侧二动力头、Y 轴侧四动力头、加装扶嘴、油浴送料、全自动送料器
-
LC-36高速排刀数控车床是适用于 35mm 以内的铜、铁、铝、不锈钢棒料批量化生产，和 50mm 以内开料方式锻打件粒料自动送料批量生产，也可装液压卡盘实现 250mm 以内零件单件生产。采用高刚性整体铸件全防护底座，组织致密，强度好，硬度恰当，磨擦系数低。
