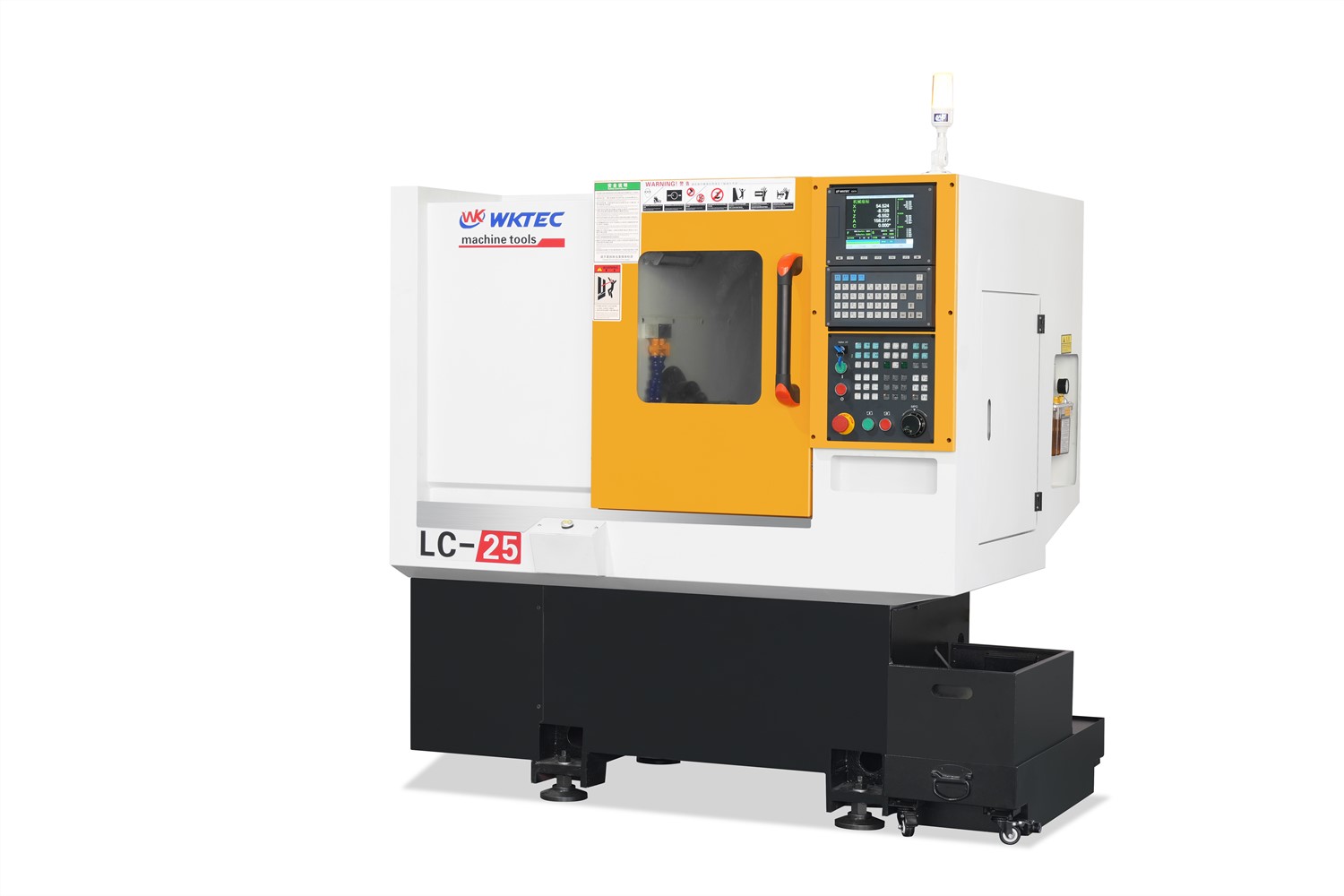

LC-25数控车床 斜轨数控排刀机
数控车床
LC-25数控车床适用于 25mm 以内棒料和 100mm 以内的粒料加工，应用于不锈钢、铜件、铸铁件。床身采用不锈钢高强度铸铁，组织致密，强度好，硬度恰当，磨擦系数低。广泛应用于侧边需要打孔、攻丝、铣槽等工件加工，由于一次装夹完成克服了二次装夹误差，同时由于加工工序合并加工时间增长所以更适用于一人管多机，节省人工，提高了自动化和加工精度。
-
LC-25数控车床高精度、高速度、高刚性的滚珠丝杆、直线导轨。X、Z 轴使用台湾品牌滚珠丝杆、直线导轨，丝杆轴承采用 SKF 精密轴承。轨道之间超大跨距，位移速度可达 25M/min，丝杆两端采用双预拉设计，提高机床的精度与稳定性。两轴转动由伺服电机与精密滚珠丝杆通过弹性联轴器直联，受力良好、定位精度高，配备电脑自动润滑系统强制润滑。保证机床长期工作稳定性。
-

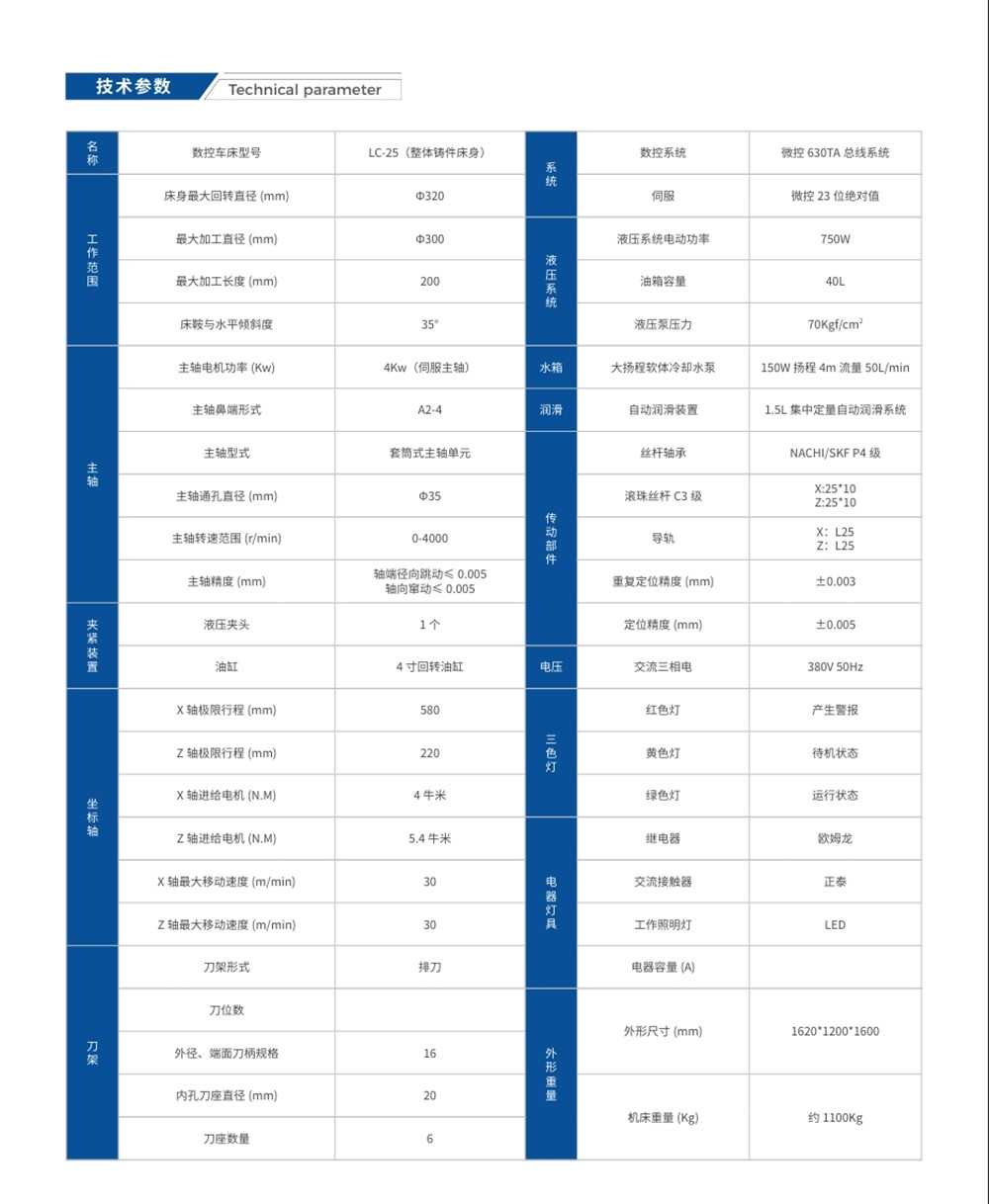

LC-25数控车床技术参数

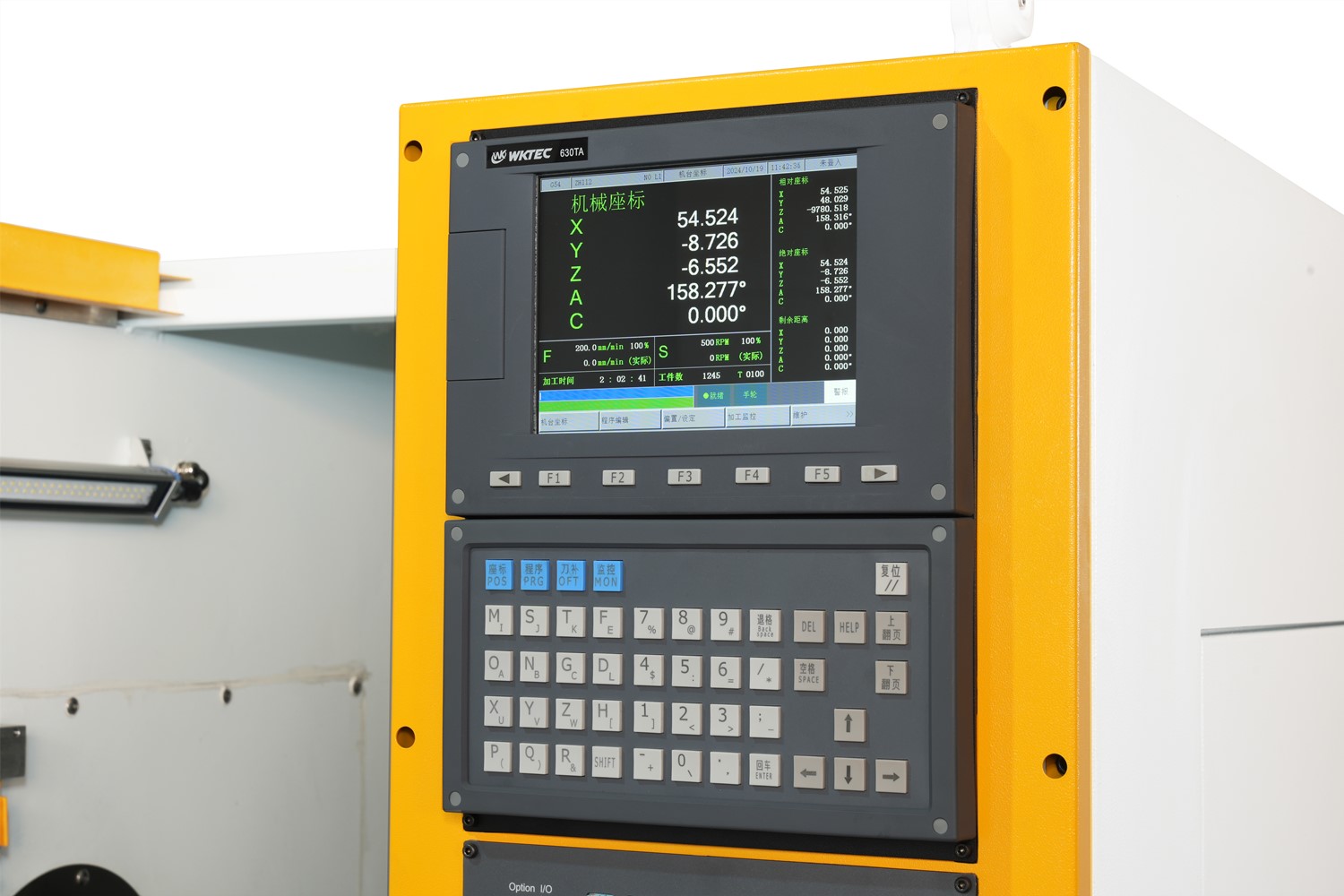

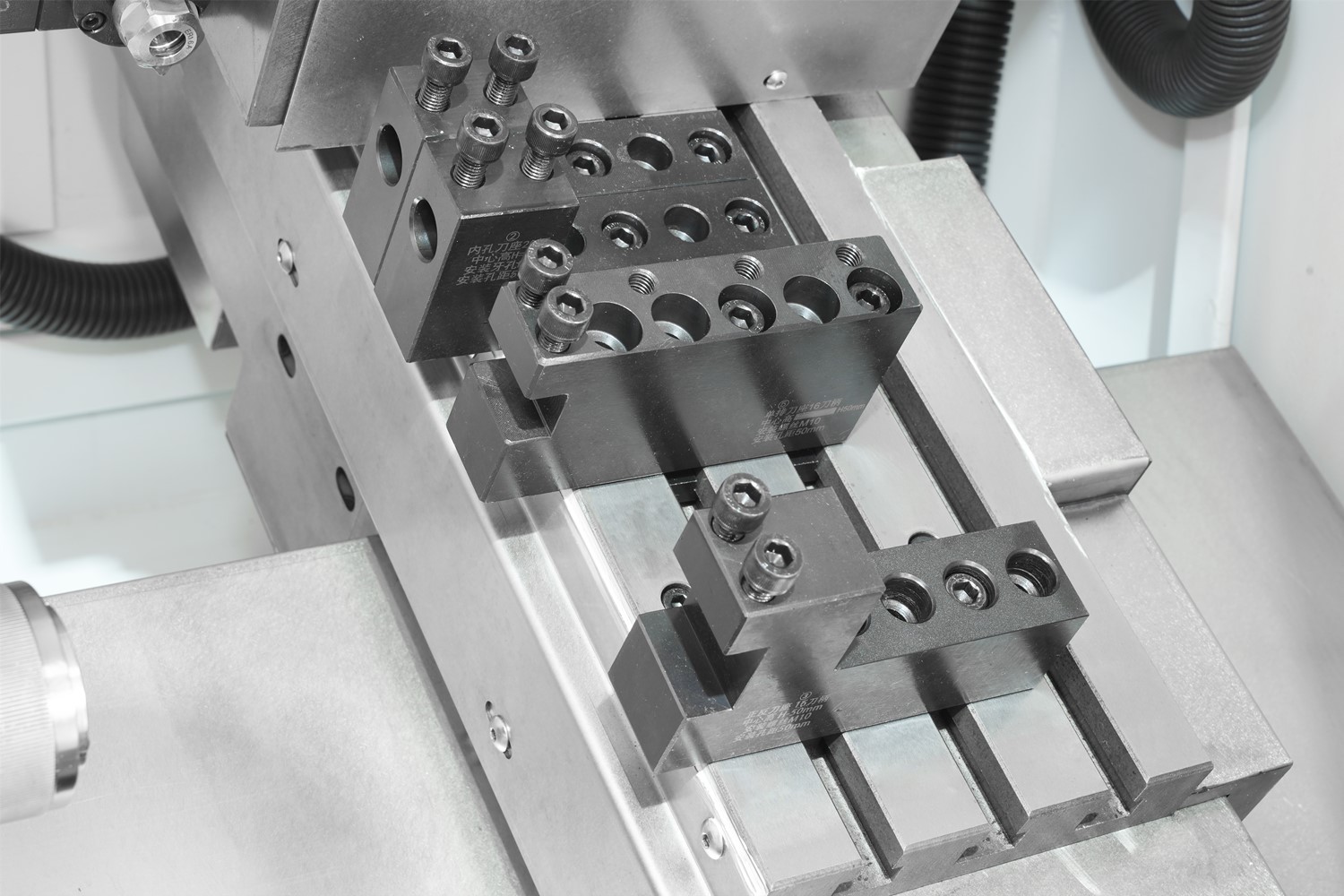

名 数控车床型号 LC-25（整体铸件床身） 系 数控系统 微控630TA总线系统 称 统 工 床身最大回转直径(mm) Φ320 伺服 微控23位绝对值 作 最大加工直径(mm) Φ300 液 液压系统电动功率 750W 范 压 围 最大加工长度(mm) 200 系 油箱容量 40L 床鞍与水平倾斜度 35° 统 液压泵压力 70Kgf/cm2 主 主轴电机功率(Kw) 4Kw（伺服主轴） 水箱 大扬程软体冷却水泵 120W 扬程4m 流量50L/min 轴 主轴鼻端形式 A2-4 润滑 自动润滑装置 1.5L集中定量自动润滑系统 主轴型式 套筒式主轴单元 传 丝杆轴承 NACHI/SKF P4级 主轴通孔直径(mm) Φ35 动 滚珠丝杆C3级 X:25*10 部 Z:25*10 主轴转速范围(r/min) 0-4000 件 导轨 X：L25 Z：L25 主轴精度(mm) 轴端径向跳动≤0.005 重复定位精度(mm) ±0.003 轴向窜动≤0.005 夹紧装置 液压夹头 1个 定位精度(mm) ±0.005 油缸 4寸回转油缸 坐 X轴极限行程(mm) 580 电压 交流三相电 380V 50Hz 标 Z轴极限行程(mm) 220 三 红色灯 产生警报 轴 X轴进给电机(N.M) 4牛米 色 黄色灯 待机状态 Z轴进给电机(N.M) 5.4牛米 灯 绿色灯 运行状态 X轴最大移动速度(m/min) 30 电 继电器 欧姆龙 Z轴最大移动速度(m/min) 30 器 交流接触器 正泰 刀 刀架形式 排刀 灯 工作照明灯 LED 架 刀位数 具 电器容量(A) 外径、端面刀柄规格 16 外形 外形尺寸(mm) 1620*1200*1600 内孔刀座直径(mm) 20 重量 机床重量(Kg) 约1100Kg 刀座数量 6 数控车床 小数控车床 数控车床厂家
